tcp丢包分析系列文章代码来自谢宝友老师，由西邮陈莉君教授研一学生进行解析，本文由戴君毅整理，梁金荣编辑，贺东升校对。
继续分析实验，上回说到了kprobe机制，说完机制自然要再说说策略，也就是实验里对pre_handler的实验，这才是本质内容。本实验总共对4个地方添加了kprobe钩子：
static struct kprobe kprobe_eth_type_trans;
static struct kprobe kprobe_napi_gro_receive;
static struct kprobe kprobe___netif_receive_skb_core;
static struct kprobe kprobe_tcp_v4_rcv;
为了深刻理解实验，我们要知道这些函数的作用以及所在层次。这四个函数的层次是自底向上递增的，那么先看第一个函数 eth_type_trans：
当一个包中断到来，驱动ISR响应，首先会调用dev_alloc_skb来生成一个SKB，随后就要调用eth_type_trans来获取包的协议填充到这个SKB中，内核注释一句话解释：
/**
* eth_type_trans - determine the packet's protocol ID.
* @skb: received socket data
* @dev: receiving network device
*
* The rule here is that we
* assume 802.3 if the type field is short enough to be a length.
* This is normal practice and works for any 'now in use' protocol.
*/
__be16 eth_type_trans(struct sk_buff *skb, struct net_device *dev)

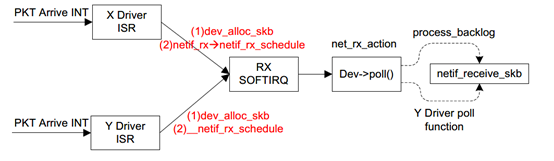

为什么要填充它的protocol呢？因为驱动接收包后就中断，随后进入哪条处理路径完全取决于protocol。根据上图，完成dev_alloc_skb以及eth_type_trans随后会调用netif_rx（或者netif_rx_schedule，随后讲解）触发软中断，ISR返回。之后软中断调用process_backlog中的poll函数，最终netif_receive_skb会调用deliver_skb将报文传递给相应的协议处理函数，即这就是协议栈的入口函数，实际会调用__netif_receive_skb，也是我们第三个添加kprobe钩子的函数，-core后缀表明它是在特定场景（忽略XDP等）使用的简单版本。
那么第二个函数napi_gro_receive是什么？看过内核网络的老板们都应该听说过NAPI，我这里简单说下方便大家理解。综合整个收包逻辑，大致可以分为以下两种方式：
a.每个数据包到来即中断CPU，由CPU调度中断处理程序进行收包处理，收包逻辑又分为上半部和下半部，核心的协议栈处理逻辑在下半部完成。
b.数据包到来，中断CPU，CPU调度中断处理程序并且关闭中断响应，调度下半部不断轮询网卡，收包完毕或者达到一个阀值后，重新开启中断。

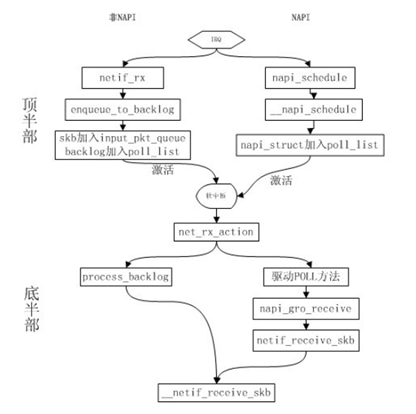

方式a就是上图讲述的过程，而方式b是Linux NAPI采用的方式。NAPI是中断与轮询的结合，可以想象，数据量很低与很高时，NAPI可以分别发挥中断与轮询方式的优点，性能较好。如果数据量不稳定，则NAPI则会在两种方式切换上消耗不少时间，效率反而较低一些。下面这个图显示了NAPI过程和传统过程的对比：
可以看到napi_gro_receive 可以就是NAPI方式处理POLL后的事宜。GRO也是一种合并各种包一起接收的技术，这里不展开了，参考https://lwn.net/Articles/358910/。

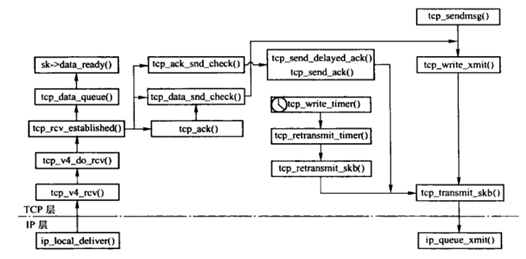

tcp_v4_rcv 则是比较上层的函数了，层次如图所示：
回到实验，来看pre_handler实现，这里截取两个：
static int kprobe_eth_type_trans_pre(struct kprobe *p, struct pt_regs *regs)
{
struct sk_buff *skb = (void *)regs->di;
struct iphdr *iphdr;
if (!drop_packet_activated)
return 0;
iphdr = (struct iphdr *)(skb->data + ETH_HLEN);
trace_packet(skb, iphdr, ETH_RECV);
return 0;
}
static int kprobe_napi_gro_receive_pre(struct kprobe *p, struct pt_regs *regs)
{
struct sk_buff *skb = (void *)regs->si;
struct iphdr *iphdr;
if (!drop_packet_activated)
return 0;
if (skb->protocol != cpu_to_be16(ETH_P_IP))
return 0;
iphdr = (struct iphdr *)skb->data;
trace_packet(skb, iphdr, GRO_RECV);
return 0;
}

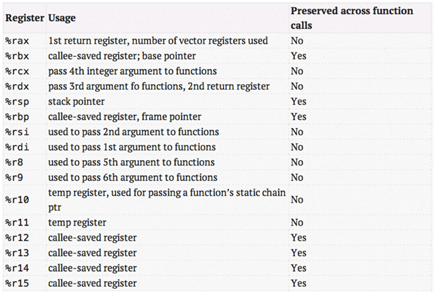

第一行函数其实看起来就有点懵，这其实是遵守了X86-64的ABI，来获取函数的参数。什么意思？在函数调用过程中，寄存器pt_regs保存了函数的参数列表，X86-64的约定如下：
当参数少于7个时， 参数从左到右放入寄存器: rdi, rsi, rdx, rcx, r8, r9。
当参数为7个以上时， 前 6 个与前面一样， 但后面的依次从 “右向左” 放入栈中。
例如：
H(a, b, c, d, e, f, g, h);
a->%rdi, b->%rsi, c->%rdx, d->%rcx, e->%r8, f->%r9
h->8(%esp)
g->(%esp)
call H
所以，第一个语句struct sk_buff *skb = (void *)regs->di; 其实就是拿到函数eth_type_trans的第一个参数，即一个skb。eth_type_trans前面说过是在驱动中完成的，所以它拿到SKB的data还是指在MAC报头的，所以pre_handler需要将skb->data加一个以太网报头长度ETH_HLEN（实际上是14）的长度变成IP报头。而kprobe_napi_gro_receive的pre_handler则需要从rsi中取得SKB，因为napi_gro_receive中第二个参数接收SKB。
gro_result_t napi_gro_receive(struct napi_struct *napi, struct sk_buff *skb)
{
gro_result_t ret;
skb_mark_napi_id(skb, napi);
trace_napi_gro_receive_entry(skb);
skb_gro_reset_offset(skb);
ret = napi_skb_finish(dev_gro_receive(napi, skb), skb);
trace_napi_gro_receive_exit(ret);
return ret;
}
EXPORT_SYMBOL(napi_gro_receive);
最后的任务就是实现trace_packet了：
static void trace_packet(const struct sk_buff *skb,
const struct iphdr *iphdr, enum packet_footprint fp)
{
int source = 0;
int dest = 0;
struct conn_desc *conn_desc;
if (fp >= TRACK_COUNT)
return;
if (iphdr->protocol == IPPROTO_UDP)
{
struct udphdr *uh;
uh = (void *)iphdr + iphdr->ihl * 4;
source = be16_to_cpu(uh->source);
dest = be16_to_cpu(uh->dest);
}
else if (iphdr->protocol == IPPROTO_TCP)
{
struct tcphdr *th;
th = (void *)iphdr + iphdr->ihl * 4;
source = be16_to_cpu(th->source);
dest = be16_to_cpu(th->dest);
} else
return;
conn_desc = find_alloc_desc(iphdr->protocol,
iphdr->saddr, source, iphdr->daddr, dest);
if (!conn_desc)
return;
atomic64_inc(&conn_desc->packages[fp]);
}
可以看到主要还是为了根据报头获取源地址和目标地址的信息，也是本实验的目的所在。函数重点在find_alloc_desc上，这是用户态自己实现的不是内核函数，留到下一篇文章吧。
