1. 前言
我们可以使用BPF对Linux内核进行跟踪,收集我们想要的内核数据,从而对Linux中的程序进行分析和调试。与其它的跟踪技术相比,使用BPF的主要优点是几乎可以访问Linux内核和应用程序的任何信息,同时,BPF对系统性能影响很小,执行效率很高,而且开发人员不需要因为收集数据而修改程序。
本文将介绍保证BPF程序安全的BPF验证器,然后以BPF程序的工具集BCC为例,分享kprobes和tracepoints类型的BPF程序的使用及程序编写示例。
2. BPF验证器
BPF借助跟踪探针收集信息并进行调试和分析,与其它依赖于重新编译内核的工具相比,BPF程序的安全性更高。重新编译内核引入外部模块的方式,可能会因为程序的错误而产生系统奔溃。BPF程序的验证器会在BPF程序加载到内核之前分析程序,消除这种风险。
BPF验证器执行的第一项检查是对BPF虚拟机加载的代码进行静态分析,目的是确保程序能够按照预期结束。验证器在进行第一项检查时所做工作为:
- 程序不包含控制循环;
- 程序不会执行超过内核允许的最大指令数;
- 程序不包含任何无法到达的指令;
- 程序不会超出程序界限。
BPF验证器执行的第二项检查是对BPF程序进行预运行,所做工作为:
- 分析BPF程序执行的每条指令,确保不会执行无效指令;
- 检查所有内存指针是否可以正确访问和引用;
- 预运行将程序控制流的执行结果通知验证器,确保BPF程序最终都会执行BPF_EXIT指令。
3. 内核探针 kprobes
内核探针可以跟踪大多数内核函数,并且系统损耗最小。当跟踪的内核函数被调用时,附加到探针的BPF代码将被执行,之后内核将恢复正常模式。
3.1 kprobes类BPF程序的优缺点
- 优点 动态跟踪内核,可跟踪的内核函数众多,能够提取内核绝大部分信息。
- 缺点 没有稳定的应用程序二进制接口,可能随着内核版本的演进而更改。
3.2 kprobes
kprobe程序允许在执行内核函数之前插入BPF程序。当内核执行到kprobe挂载的内核函数时,先运行BPF程序,BPF程序运行结束后,返回继续开始执行内核函数。下面是一个使用kprobe的bcc程序示例,功能是监控内核函数kfree_skb
函数,当此函数触发时,记录触发它的进程pid,进程名字和触发次数,并打印出触发此函数的进程pid,进程名字和触发次数:
#!/usr/bin/python3
# coding=utf-8
from __future__ import print_function
from bcc import BPF
from time import sleep
# define BPF program
bpf_program = """
#include <uapi/linux/ptrace.h>
struct key_t{
u64 pid;
};
BPF_HASH(counts, struct key_t);
int trace_kfree_skb(struct pt_regs *ctx) {
u64 zero = 0, *val, pid;
pid = bpf_get_current_pid_tgid() >> 32;
struct key_t key = {};
key.pid = pid;
val = counts.lookup_or_try_init(&key, &zero);
if (val) {
(*val)++;
}
return 0;
}
"""
def pid_to_comm(pid):
try:
comm = open("/proc/%s/comm" % pid, "r").read().rstrip()
return comm
except IOError:
return str(pid)
# load BPF
b = BPF(text=bpf_program)
b.attach_kprobe(event="kfree_skb", fn_name="trace_kfree_skb")
# header
print("Tracing kfree_skb... Ctrl-C to end.")
print("%-10s %-12s %-10s" % ("PID", "COMM", "DROP_COUNTS"))
while 1:
sleep(1)
for k, v in sorted(b["counts"].items(),key = lambda counts: counts[1].value):
print("%-10d %-12s %-10d" % (k.pid, pid_to_comm(k.pid), v.value))
该bcc程序主要包括两个部分,一部分是python语言,一部分是c语言。python部分主要做的工作是BPF程序的加载和操作BPF程序的map,并进行数据处理。c部分会被llvm编译器编译为BPF字节码,经过BPF验证器验证安全后,加载到内核中执行。python和c中出现的陌生函数可以查下面这两个手册,在此不再赘述:
python部分遇到的陌生函数可以查这个手册: 点此跳转
c部分中遇到的陌生函数可以查这个手册: 点此跳转
需要说明的是,该BPF程序类型是kprobe,它是在这里进行程序类型定义的:
b.attach_kprobe(event="kfree_skb", fn_name="trace_kfree_skb")
b.attach_kprobe()
指定了该BPF程序类型为kprobe;event="kfree_skb"
指定了kprobe挂载的内核函数为kfree_skb
;fn_name="trace_kfree_skb"
指定了当检测到内核函数kfree_skb
时,执行程序中的trace_kfree_skb
函数;
BPF程序的第一个参数总为ctx,该参数称为上下文,提供了访问内核正在处理的信息,依赖于正在运行的BPF程序的类型。CPU将内核正在执行任务的不同信息保存在寄存器中,借助内核提供的宏可以访问这些寄存器,如PT_REGS_RC。

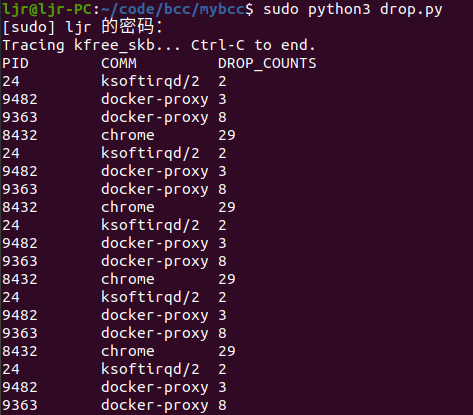

程序运行结果如下:
3.3 kretprobes
相比于内核探针kprobe程序,kretprobe程序是在内核函数有返回值时插入BPF程序。当内核执行到kretprobe挂载的内核函数时,先执行内核函数,当内核函数返回时执行BPF程序,运行结束后返回。
以上面的BPF程序为例,若要使用kretprobe,可以这样修改:
b.attach_kretprobe(event="kfree_skb", fn_name="trace_kfree_skb")
b.attach_kretprobe()
指定了该BPF程序类型为kretprobe,kretprobe类型的BPF程序将在跟踪的内核函数有返回值时执行BPF程序;event="kfree_skb"
指定了kretprobe挂载的内核函数为kfree_skb
;fn_name="trace_kfree_skb"
指定了当内核函数kfree_skb
有返回值时,执行程序中的trace_kfree_skb
函数;
4. 内核静态跟踪点 tracepoint
tracepoint是内核静态跟踪点,它与kprobe类程序的主要区别在于tracepoint由内核开发人员在内核中编写和修改。
3.1 tracepoint 程序的优缺点
- 优点 跟踪点是静态的,ABI更稳定,不随内核版本的变化而致不可用。
- 缺点 跟踪点是内核人员添加的,不会全面涵盖内核的所有子系统。
3.2 tracepoint 可用跟踪点
系统中所有的跟踪点都定义在/sys/kernel/debug/traceing/events
目录中:

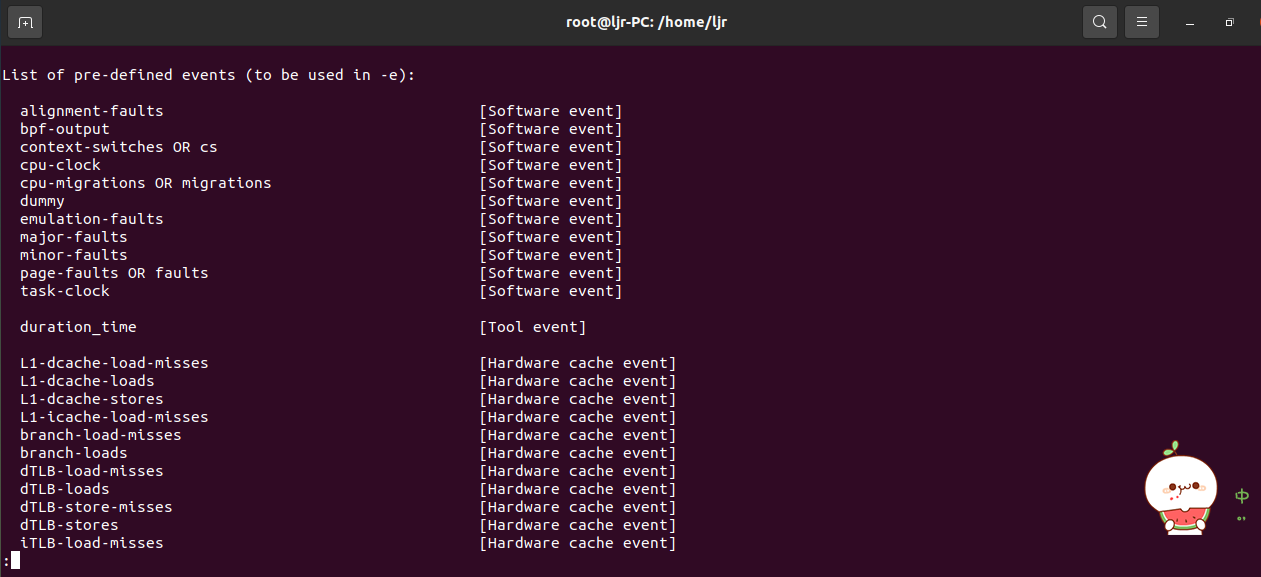

使用命令perf list
也可以列出可使用的tracepoint点:
对于bcc程序来说,以监控kfree_skb
为例,tracepoint程序可以这样写:
b.attach_tracepoint(tp="skb:kfree_skb", fn_name="trace_kfree_skb")
bcc遵循tracepoint命名约定,首先是指定要跟踪的子系统,这里是“skb:”,然后是子系统中的跟踪点“kfree_skb”:
5. 总结
本文主要介绍了保证BPF程序安全的BPF验证器,然后以BPF程序的工具集BCC为例,分享了kprobes和tracepoints类型的BPF程序的使用及程序编写示例。本文分享的是内核跟踪,那么用户空间程序该如何跟踪呢,这将在后面的文章中逐步分享,感谢阅读。
