1.何谓socket套接字
维基百科给出了这样的解释:
socket是一种操作系统提供的进程间通信机制。在操作系统中,通常会为应用程序提供一组应用程序接口(API),称为套接字接口(socket API)。应用程序可以通过套接字接口,来使用网络套接字,以进行数据交换。最早的套接字接口来自于4.2 BSD,因此现代常见的套接字接口大多源自Berkeley套接字(Berkeley sockets)标准。在套接字接口中,以IP地址及端口组成套接字地址(socket address)。远程的套接字地址,以及本地的套接字地址完成连线后,再加上使用的协议(protocol),这个五元组(five-element tuple),作为套接字对(socket pairs),之后就可以彼此交换数据。例如,在同一台计算机上,TCP协议与UDP协议可以同时使用相同的port而互不干扰。 操作系统根据套接字地址,可以决定应该将数据送达特定的行程或线程。这就像是电话系统中,以电话号码加上分机号码,来决定通话对象一般。
实际上它就是计算机之间进行通信的一种约定或一种方式。通过 socket 这种约定,一台计算机可以接收其他计算机的数据,也可以向其他计算机发送数据。socket 的典型应用就是 Web 服务器和浏览器:浏览器获取用户输入的URL,向服务器发起请求,服务器分析接收到的URL,将对应的网页内容返回给浏览器,浏览器再经过解析和渲染,就将文字、图片、视频等元素呈现给用户。
下面介绍几个常用概念:
IP地址(IP Address)
IP地址(Internet Protocol Address)是指互联网协议地址,它是IP协议提供的一种统一的地址格式,它为互联网上的每一个网络和每一台主机分配一个逻辑地址,以此来屏蔽物理地址的差异。正是有这样唯一的地址,就可以实现两台计算机点对点通信。我们的计算机并不知道 IP 地址对应的地理位置,当要通信时,只是将 IP 地址封装到要发送的数据包中,交给路由器去处理。路由器有非常智能和高效的算法,很快就会找到目标计算机,并将数据包传递给它,完成一次单向通信。
端口(Port)
有了 IP 地址,虽然可以找到目标计算机,但仍然不能进行通信。一台计算机可以同时提供多种网络服务,例如Web服务、FTP服务(文件传输服务)、SMTP服务(邮箱服务)等,仅有 IP 地址,计算机虽然可以正确接收到数据包,但是却不知道要将数据包交给哪个网络程序来处理,为了区分不同的网络程序,计算机会为每个网络程序分配一个独一无二的端口号(Port Number),例如,Web服务的端口号是 80,FTP 服务的端口号是 21,SMTP 服务的端口号是 25。端口(Port)是一个虚拟的、逻辑上的概念。可以将端口理解为一道门,数据通过这道门流入流出,每道门有不同的编号,就是端口号。
协议(Protocol)
协议(Protocol)就是网络通信的约定,通信的双方必须都遵守才能正常收发数据。协议有很多种,例如 TCP、UDP、IP 等,通信的双方必须使用同一协议才能通信。协议是一种规范,由计算机组织制定,规定了很多细节,例如,如何建立连接,如何相互识别等。协议仅仅是一种规范,必须由计算机软件来实现。所谓协议族(Protocol Family),就是一组协议(多个协议)的统称。最常用的是 TCP/IP 协议族,它包含了 TCP、IP、UDP、Telnet、FTP、SMTP 等上百个互为关联的协议,由于 TCP、IP 是两种常用的底层协议,所以把它们统称为 TCP/IP 协议族。
数据传输方式
计算机之间有很多数据传输方式,各有优缺点,常用的有两种:SOCK_STREAM
和 SOCK_DGRAM
。
-
SOCK_STREAM
表示面向连接的数据传输方式。数据可以准确无误地到达另一台计算机,如果损坏或丢失,可以重新发送,但效率相对较慢。常见的 http 协议就使用SOCK_STREAM
传输数据,因为要确保数据的正确性,否则网页不能正常解析。 -
SOCK_DGRAM
表示无连接的数据传输方式。计算机只管传输数据,不作数据校验,如果数据在传输中损坏,或者没有到达另一台计算机,是没有办法补救的。也就是说,数据错了就错了,无法重传。因为SOCK_DGRAM
所做的校验工作少,所以效率比SOCK_STREAM
高。
IP地址和端口能够在互联网中定位到要通信的程序,协议和数据传输方式规定了如何传输数据,有了这些,两台计算机就可以通信了。
套接字编程需要指定套接字的地址,先介绍一下以太网中套接字地址结构:
/* */
struct sockaddr_in {
u8 sin_len;
u8 sin_family;
u16 sin_port;
struct in_addr sin_addr;
char sin_zero[8];
};
- sin_len:无符号字符类型,表示
sockaddr_in
结构的长度,为16。 - sin_family:无符号字符类型,通常设置为与 socket 函数的 domain 一致,例如
AF_INET
。 - sin_port:无符号 short 类型,16位的端口号,网络字节序。
- sin_addr:struct in_addr 类型,其成员 s_addr 为无符号 32 位数,每8位表示 IP 地址的一个段,网络字节序,定义如下:
struct in_addr {
u32 s_addr;
};
- sin_zero:char 类型,保留。
2.TCP网络编程架构

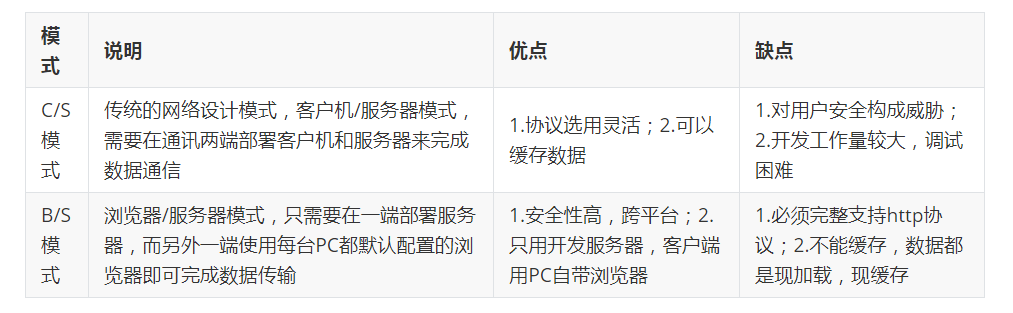

网络应用编程设计模式及优缺点如下:

现在介绍 TCP网络C/S 模式编程框架,我们需要编写两个程序,一个是客户端,另一个是服务器端。它们的运作过程是服务器创建一个服务程序,等待客户端用户的连接,接收到用户的连接请求后,根据用户的请求进行处理;客户端根据目的服务器的地址和端口进行连接,向服务器发送请求并对服务器的响应进行数据处理。

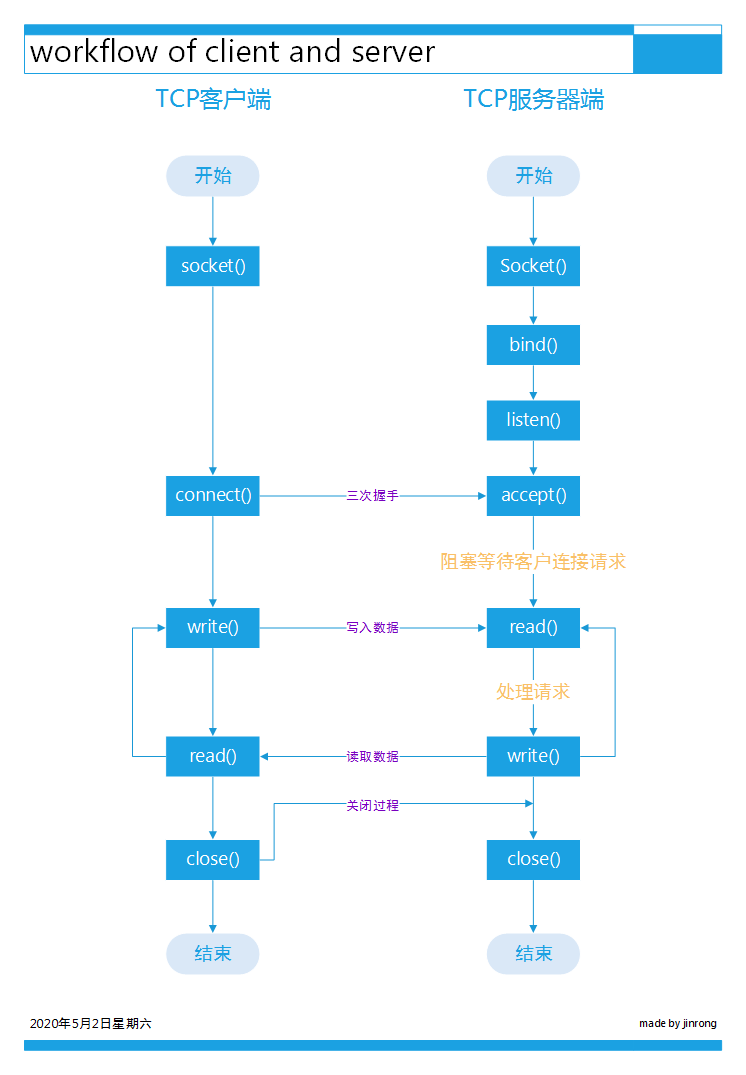

TCP网络编程客户服务器运作流程图如下:

下面介绍相关函数:
2.1 socket函数
// sys/socket.h
/* 使用协议__protocol在域__domain中创建一个__type类型的新套接字。
如果__protocol为零,则自动选择一个。
返回新套接字的文件描述符,或者返回-1表示错误。
*/
extern int socket (int __domain, int __type, int __protocol) __THROW;
__domain
:即family,AF_INET
IPv4协议,AF_INET6
IPv6协议;__type
:SOCK_STREAM
字节流套接字,SOCK_DGRAM
数据报套接字,SOCK_RAW
原始套接字;__protocol
:IPPROTO_TCP
TCP传输协议,IPPROTO_UDP
UDP传输协议。
socket函数在成功时返回一个小的非负整数值,它与文件描述符类似,我们把它称为套接字描述符(socket descriptor),简称socketfd。
AF_
前缀表示地址族,PF_
前缀表示协议族 ,因为历史上曾想让一个协议族(PF)支持多个地址族(AF),用PF来创建套接字,用AF来创建套接字地址结构,然而就只是想想,没有实现。现在AF和PF的值是相等的。
// bits/socket.h
/* Protocol families. */
#define PF_INET 2 /* IP protocol family. */
#define PF_INET6 10 /* IP version 6. */
/* Address families. */
#define AF_INET PF_INET
#define AF_INET6 PF_INET6
2.2 connect函数
// sys/socket.h
#define __CONST_SOCKADDR_ARG const struct sockaddr *
extern int connect (int __fd, __CONST_SOCKADDR_ARG __addr, socklen_t __len);
__fd
:socket函数返回的套接字描述符;__addr
:指向套接字结构地址的指针;__len
:该套接字的大小。
TCP客户用connect函数和TCP服务器建立连接。客户在调用connect函数前可以不调用bind函数,因为如果有需要,内核会确定本机IP地址,并选择一个临时端口作为源端口。
2.3 bind函数
// sys/socket.h
/* 把一个本地协议地址赋值给一个套接字 */
#define __CONST_SOCKADDR_ARG const struct sockaddr *
extern int bind (int __fd, __CONST_SOCKADDR_ARG __addr, socklen_t __len) __THROW;
- 对于IPv4来说,协议地址是32位的IPv4地址和16位的端口号组合。
- 对于IPv6来说,协议地址是128位的IPv6地址和16位的端口号组合。
绑定操作涉及3个对象:套接字,地址和端口。其中套接字是捆绑的主体,地址和端口是捆绑的客体。在套接字上绑定地址和端口表示:该地址和端口已经被套接字使用。
- 如果指定端口号为0,那么内核在bind被调用的时候选择一个临时端口。
- 如果指定IP地址是通配地址,那么内核将等到套接字已连接(TCP)或在套接字上发出数据报(UDP)时才选择一个本地IP地址。
对于IPv4来说,通配地址是0(INADDR_ANY
),如果让内核帮套接字选择一个端口,那么必须注意,bind函数并不返回所选择的端口号。因为bind函数的_addr参数有const限定词,它无法返回所选的值。为了拿到内核选择的临时端口,必须调用getsockname
函数来返回协议地址。
2.4 listen函数
// sys/socket.h
extern int listen (int __fd, int __n) __THROW;
listen函数仅有TCP服务器调用,它做两件事:
- 当socket函数创建一个套接字时,默认是主动套接字,listen函数将它变成被动套接字,指示内核应接受指向该套接字的连接请求。调用listen将导致套接字从
CLOSED
状态转换到LISTEN
状态。 - 第二个参数
__n
规定了内核应该为相应套接字排队的最大连接个数。内核为任意一个监听套接字维护两个队列,一个叫未完成连接队列
,一个叫已完成队列
。
- 未完成连接队列:每个处于三次握手中的TCP连接,套接字处于
SYN_RCVD
状态。 - 已完成连接队列:每个已完成三次握手的TCP连接,套接字处于
ESTABLISHED
状态。
这两个队列之和不能超过__n
,否则就无法新建TCP连接,这就是SYN Flood攻击的原理。
2.5 accept函数
// sys/socket.h
extern int accept (int __fd, __SOCKADDR_ARG __addr,socklen_t *__restrict __addr_len);
accept函数由TCP服务器调用,用于从已完成连接队列
的队头返回下一个已完成连接。如果该队列为空,那么进程被投入睡眠。(默认套接字为阻塞方式)
参数__addr
和__addr_len
返回已连接的对端进程的协议地址,即返回客户端的协议地址。__addr_len
是值-结果参数,返回内核存放在协议地址中实际的字节数。如果对客户端的协议地址不感兴趣,可以将指针置为NULL。
注意: 如果accept成功,返回值是又内核自动生成的全新描述符,称为已连接套接字。服务端与客户通信,将用这个套接字,服务完成后,这个套接字就被关闭。而参数__fd称为监听套接字, 一个服务仅仅创建一个监听套接字。
2.6 close函数
// /usr/include/unistd.h
extern int close (int __fd);
close函数一般可以用来关闭套接字,并终止TCP连接。但是在并发服务器中,close函数仅仅将套接字描述符引用计数减1。所以并不能一定在TCP连接上发送FIN报文,如果想在TCP连接上发送FIN报文,可以用shutdown
函数。
本文先介绍到这里,下一篇文章将介绍socket在内核中的实现以及socket编程实例和数据捕获工具的使用。
本文参考资料:
1.《UNIX网络编程卷1:套接字联网API(第3版)》
2.《Linux内核源代码情景分析》
